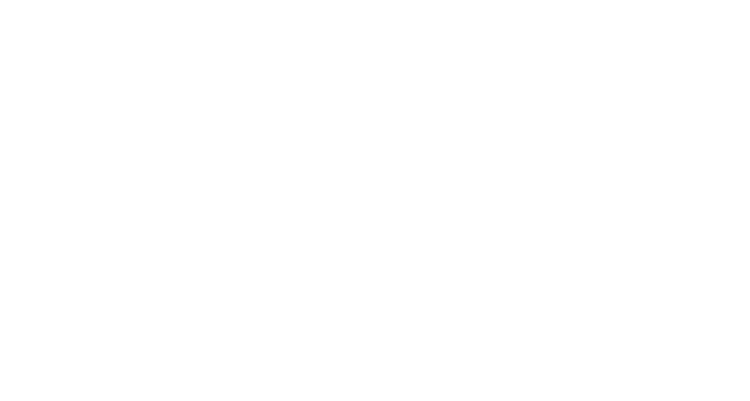

Płyta montażowa RAF-1000

Szerokość 1000 mm

Handle

Płyty montażowe

Standardowe płyty wykonywane są w 2 wariantach:

wysokość 250mm, nośność do 8t/m2
wysokość 300mm, nośność do 15t/m2

Wykonanie standardowe obejmuje obróbkę mechaniczną oraz wszystkie niezbędne elementy montażowe:

rowki T wg DIN650, standard T28, rozstęp co 250 mm
powierzchnia robocza wg DIN876
pokrywki na otwory do poziomowania wraz z uszczelkami
zamki do łączenia płyt
śruby łączące płyty
uszczelki na połączeniu płyt
system poziomujący w wersji dedykowanej do obciążenia płyty

Wykonujemy również pola płyt o dowolnym kształcie i rozmiarach, a także płyty specjalnego przeznaczenia – płyty do stołów obrotowych, płyty pomiarowe, płyty do stanowisk testowych i pomiarowych. Opierając się na wiedzy i doświadczeniu, oferujemy wsparcie w projektowaniu rozwiązań dedykowanych indywidualnym potrzebom odbiorcy.

RAF8

nośność 8 t/m²

wysokość 250 mm

szerokość 1000 mm

System poziomujący ROM-810

Ilość rowków 4

lp	Kod	System poz.iomujący	Dł.ugośćmm	Szer.okośćmm	Wys.okośćmm	Ilość rowków	Il.ość el.ementów poz.iomujących
1	RAF8 1010	ROM-810	1.000	1.000	250	4	4
2	RAF8 1015		1.500	1.000	250		4
3	RAF8 1020		2.000	1.000	250		6
4	RAF8 1025		2.500	1.000	250		6
5	RAF8 1030		3.000	1.000	250		8
6	RAF8 1035		3.500	1.000	250		8
7	RAF8 1040		4.000	1.000	250		10
8	RAF8 1045		4.500	1.000	250		10
9	RAF8 1050		5.000	1.000	250		12
10	RAF8 1055		5.500	1.000	250		12
11	RAF8 1060		6.000	1.000	250		14
12	RAF8 1065		6.500	1.000	250		14
13	RAF8 1070		7.000	1.000	250		16
14	RAF8 1075		7.500	1.000	250		16
15	RAF8 1080		8.000	1.000	250		18
16	RAF8 1085		8.500	1.000	250		18
17	RAF8 1090		9.000	1.000	250		20

Ciężar m² po obróbce 600 - 700 kg w zależności od wymiaru płyty i wielkości rowków T

RAF15

nośność 15 t/m²

wysokość 300 mm

szerokość 1000 mm

System poziomujący ROM-1530

Ilość rowków 4

lp	Kod	System poz.iomujący	Dł.ugośćmm	Szer.okośćmm	Wys.okośćmm	Ilość rowków	Il.ość el.ementów poz.iomujących
1	RAF15 1010	ROM-1530	1.000	1.000	300	4	4
2	RAF15 1015		1.500	1.000	300		4
3	RAF15 1020		2.000	1.000	300		6
4	RAF15 1025		2.500	1.000	300		6
5	RAF15 1030		3.000	1.000	300		8
6	RAF15 1035		3.500	1.000	300		8
7	RAF15 1040		4.000	1.000	300		10
8	RAF15 1045		4.500	1.000	300		10
9	RAF15 1050		5.000	1.000	300		12
10	RAF15 1055		5.500	1.000	300		12
11	RAF15 1060		6.000	1.000	300		14
12	RAF15 1065		6.500	1.000	300		14
13	RAF15 1070		7.000	1.000	300		16
14	RAF15 1075		7.500	1.000	300		16
15	RAF15 1080		8.000	1.000	300		18
16	RAF15 1085		8.500	1.000	300		18
17	RAF15 1090		9.000	1.000	300		20

Ciężar m² po obróbce 600 - 700 kg w zależności od wymiaru płyty i wielkości rowków T
